Pod 是 Kubernetes 的一个最小调度以及资源单元。为什么一定需要Pod?

1. 为什么需要Pod

容器的本质实际上是一个进程,是一个视图被隔离,资源受限的进程。

容器里面 PID=1 的进程就是应用本身。虚拟机中:管理虚拟机等于管理基础设施,因为我们是在管理机器;但是这个换作容器,管理容器等于直接管理应用本身。这也是之前说过的不可变基础设施的一个最佳体现,这个时候,应用就等于基础设施,它一定是不可变的。

Kubernetes 又是什么呢?有人说 Kubernetes 是云时代的操作系统,以此类推,容器镜像就是这个操作系统的软件安装包,它们之间是这样的一个类比关系。

真实的操作系统

  • 在真实的的操作系统中,程序实际上是由一组进程(线程)组成的;就是进程组的一个概念。

  • 在真实的操作系统里面,一个程序往往是根据进程组来进行管理的

Kubernetes

  • Kubernetes类比操作系统
  • 容器类比进程
  • Pod就类比为进程(线程)组

容器的设计本身是一种“单进程”模型,不是说容器里只能起一个进程,由于容器=应用=进程,所以只能去管理 PID=1 的这个进程,其他再起来的进程其实是一个托管状态。 所以说除非应用进程本身就具有“进程管理”的能力(systemd的能力,或者直接把容器里PID=1的进程直接改为systemd), 否则这个应用,或者是容器是**没有办法去管理很多个进程的。**就算具备了这种能力,**如果现在把这个 PID=1 的进程给 kill 了,或者它自己运行过程中死掉了,**那么剩下的进程的资源就没有回收了,这个是非常非常严重的一个问题。

而反过来真的把这个应用本身改成了 systemd,或者在容器里面运行了一个 systemd,将会导致另外一个问题:使得管理容器!=管理应用本身了,而是管理 systemd,这里的问题就非常明显了:

这个容器里面 run 的程序或者进程是 systemd,那么接下来,这个应用是不是退出了?是不是 fail 了?是不是出现异常失败了?实际上是没办法直接知道的,因为容器管理的是 systemd。

这就是为什么在容器里面运行一个复杂程序往往比较困难的一个原因。

由于容器实际上是一个“单进程”模型,所以如果在容器里启动多个进程,只有一个可以作为 PID=1 的进程,而这时候,如果这个 PID=1 的进程挂了,或者说失败退出了,那么其他进程就会自然而然的成为孤儿,没有人能够管理它们,没有人能够回收它们的资源,这是一个非常不好的情况。

注意:Linux 容器的“单进程”模型,指的是容器的生命周期等同于 PID=1 的进程(容器应用进程)的生命周期,而不是说容器里不能创建多进程。当然,一般情况下,容器应用进程并不具备进程管理能力,所以你通过 exec 或者 ssh 在容器里创建的其他进程,一旦异常退出(比如 ssh 终止)是很容易变成孤儿进程的。

其实可以在容器里面 run 一个 systemd,用它来管理其他所有的进程。这样会产生第二个问题:实际上没办法直接管理我的应用了,因为我的应用被 systemd 给接管了,那么这个时候应用状态的生命周期就不等于容器生命周期。这个管理模型实际上是非常复杂的。

1.1 Pod=“进程组”

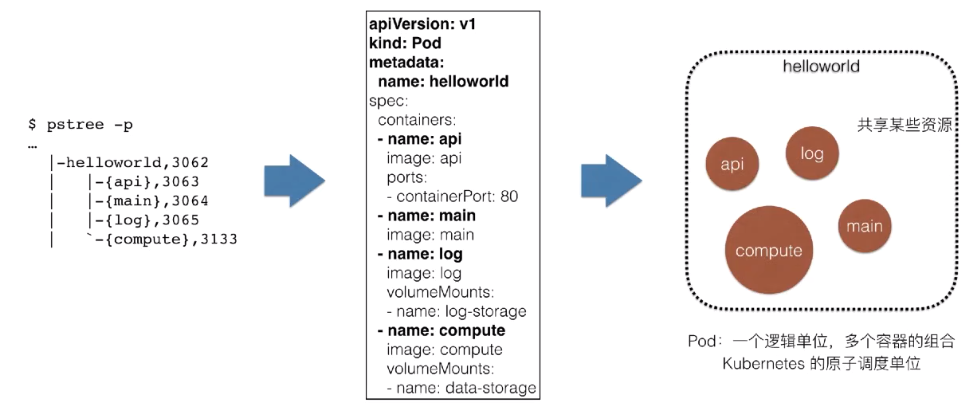

在 kubernetes 里面,Pod 实际上正是 kubernetes 项目为你抽象出来的一个可以类比为进程组的概念。

image-20210726002420991

就是说现在有多个职责不同、相互协作的进程,需要放在容器里去运行,在 Kubernetes 里面并不会把它们放到一个容器里,因为这里会遇到上面说的两个问题。

1.2 最小调度单元

Kubernetes 会把多个独立的进程分别用独立的容器启动起来,然后把它们定义在一个 Pod 里面。所以当 Kubernetes 把 pod 给拉起来的时候,实际上会看到多个容器,它们共享了某些资源,这些资源都属于 Pod,所以我们说 Pod 在 Kubernetes 里面只是一个逻辑单位,没有一个真实的东西对应说这个就是 Pod。真正在物理上存在的东西,就是这些容器。这多个容器的组合就叫做 Pod。

还有一个概念一定要非常明确,Pod 是 Kubernetes 分配资源的一个单位,因为里面的容器要共享某些资源,所以 Pod 也是 Kubernetes 的原子调度单位。

Pod 设计,也不是 Kubernetes 项目自己想出来的, 而是早在 Google 研发 Borg 的时候,就已经发现了这样一个问题。这个在 Borg paper 里面有非常非常明确的描述。简单来说 Google 工程师发现在 Borg 下面部署应用时,很多场景下都存在着类似于“进程与进程组”的关系。更具体的说,这些应用之前往往有着密切的协作关系,使得它们必须部署在同一台机器上并且共享某些信息。

以上就是进程组的概念,也是 Pod 的用法。

1.3 为什么 Pod 必须是原子调度单位?

假如现在有两个容器,它们是紧密协作的,所以它们应该被部署在一个 Pod 里面。具体来说:

  • 第一个容器叫做 App,就是业务容器,它会写日志文件;
  • 第二个容器叫做 LogCollector,它会把第一个App 容器写的日志文件转发到后端的 ElasticSearch 中;

两个容器的资源需求是这样的:

  • App 容器需要 1G 内存;
  • LogCollector 需要 0.5G 内存;

而当前集群环境的可用内存是这样一个情况:

  • Node_A:1.25G 内存;
  • Node_B:2G 内存;

假如说现在没有 Pod 概念,就只有两个容器,这两个容器要紧密协作、运行在一台机器上。可是,如果调度器先把 App 调度到了 Node_A 上面,接下来会怎么样呢?这时你会发现:LogCollector 实际上是没办法调度到 Node_A 上的,因为资源不够(只剩下0.25G内存)。其实此时整个应用本身就已经出问题了,调度已经失败了,必须去重新调度。

以上就是一个非常典型的成组调度失败的例子。英文叫做:Task co-scheduling 问题,这个问题不是说不能解,在很多项目里面,这样的问题都有解法。

比如说在 Mesos 里面,它会做一个事情,叫做资源囤积(resource hoarding):即当所有设置了 Affinity 联系约束的任务都达到时,才开始统一调度,这是一个非常典型的成组调度的解法。

所以上面提到的“App”和“LogCollector”这两个容器,在 Mesos 里面,他们不会说立刻调度,而是等两个容器都提交完成,才开始统一调度。这样也会带来新的问题,首先调度效率会损失,因为需要等待。由于需要等还会有外一个情况会出现,就是产生死锁,就是互相等待的一个情况。这些机制在 Mesos 里都是需要解决的,也带来了额外的复杂度。

另一种解法是 Google 的解法。它在 Omega 系统(就是 Borg 下一代)里面,做了一个非常复杂且非常厉害的解法,叫做乐观调度。比如说:不管这些冲突的异常情况,先调度,同时设置一个非常精妙的回滚机制,这样经过冲突后,通过回滚来解决问题。这个方式相对来说要更加优雅,也更加高效,但是它的实现机制是非常复杂的。这个有很多人也能理解,就是悲观锁的设置一定比乐观锁要简单。

而像这样的一个 Task co-scheduling 问题,在 Kubernetes 里,就直接通过 Pod 这样一个概念去解决了。因为在 Kubernetes 里,这样的一个 App 容器和 LogCollector 容器一定是属于一个 Pod 的,它们在调度时必然是以一个 Pod 为单位进行调度,所以这个问题是根本不存在的。

1.4 再次理解Pod

首先 Pod 里面的容器是“超亲密关系”。这里有个“超”字需要大家理解。

+++

亲密关系

正常来说,有一种关系叫做亲密关系,这个亲密关系是一定可以通过调度来解决的。比如说现在有两个 Pod,它们需要运行在同一台宿主机上,那这样就属于亲密关系,调度器一定是可以帮助去做的。

+++

超亲密关系

即它必须通过 Pod 来解决。因为如果超亲密关系无法满足,那么整个 Pod 或者说是整个应用都无法启动。

超亲密关系大概分为以下几类:

  • 两个容器之间会发生文件交换
    • 前面提到的例子就是这样,一个写日志,一个读日志;
  • 两个进程之间需要通过 localhost 或者本地的 Socket 去进行通信,这种本地通信也是超亲密关系;
  • 这两个容器或者是微服务之间,需要发生非常频繁的 RPC 调用,出于性能的考虑,也希望它们是超亲密关系
  • 两个容器或者是应用,它们需要共享某些 Linux Namespace。
    • 最简单常见的一个例子,就是我有一个容器需要加入另一个容器的 Network Namespace。这样我就能看到另一个容器的网络设备,和它的网络信息。

+++

像以上几种关系都属于超亲密关系,它们都是在 Kubernetes 中会通过 Pod 的概念去解决的。

现在我们理解了 Pod 这样的概念设计,理解了为什么需要 Pod。它解决了两个问题:

  1. 我们怎么去描述超亲密关系
  2. 我们怎么去对超亲密关系的容器或者说业务去做统一调度,这是 Pod 最主要的一个诉求。

2. Pod的实现机制

像 Pod 这样一个东西,本身是一个逻辑概念。那在机器上,它究竟是怎么实现的呢?这就是我们要解释的第二个问题。

问题转换一下,就是如何让一个 Pod 里的多个容器之间能够最高效的共享某些资源和数据。

因为容器之间原本是被 Linux Namespace 和 cgroups 隔开的,所以现在实际要解决的是怎么去打破这个隔离,然后共享。这就是 Pod 的设计要解决的核心问题所在。

问题又转换一下,网络和存储的共享问题

2.1 共享网络

Pod 里的多个容器怎么去共享网络?

比如说现在有一个 Pod,其中包含了一个容器 A 和一个容器 B,它们两个就要共享 Network Namespace。在 Kubernetes 里的解法是这样的:它会在每个 Pod 里,额外起一个 Infra container 小容器来共享整个 Pod 的 Network Namespace。

Infra container 是一个非常小的镜像,大概 100~200KB 左右,是一个汇编语言写的、永远处于“暂停”状态的容器。

由于有了这样一个 Infra container 之后,其他所有容器都会通过 Join Namespace 的方式加入到 Infra container 的 Network Namespace 中。

所以说一个 Pod 里面的所有容器,它们看到的网络视图是完全一样的。即:它们看到的网络设备、IP地址、Mac地址等等,跟网络相关的信息,其实全是一份,这一份都来自于 Pod 第一次创建的这个 Infra container。 这就是 Pod 解决网络共享的一个解法。

Pod 里面,一定只有一个 IP 地址,是这个 Pod 的 Network Namespace 对应的IP地址,也是这个 Infra container 的 IP 地址。所以大家看到的都是一份,而 其他所有网络资源,都是一个 Pod 一份,并且被 Pod 中的所有容器共享。 这就是 Pod 的网络实现方式。

由于需要有一个中间的容器存在,所以整个 Pod 里面,必然是 Infra container 第一个启动。并且整个 Pod 的生命周期是等同于 Infra container 的生命周期的,与容器 A 和 B 是无关的。 这也是为什么在 Kubernetes 里面,它是允许去单独更新 Pod 里的某一个镜像的,即:做这个操作,整个 Pod 不会重建,也不会重启,这是非常重要的一个设计。

2.2 共享存储

Pod 怎么去共享存储?

比如说现在有两个容器:

  • 一个是 Nginx
  • 另外一个是非常普通的容器,在 Nginx 里放一些文件,让我能通过 Nginx 访问到。

所以它需要去 share 这个目录。 share 文件或者是 share 目录在 Pod 里面是非常简单的,实际上就是把 volume 变成了 Pod level。然后所有容器,就是所有同属于一个 Pod 的容器,他们共享所有的 volume。

image-20210726010036602

比如说上图的例子,这个 volume 叫做 shared-data,它是属于 Pod level 的,所以在每一个容器里可以直接声明:要挂载 shared-data 这个 volume,只要声明了挂载这个 volume,在容器里去看这个目录,实际上大家看到的就是同一份(shared-data对应在宿主机上的目录会被同时绑定挂载进两个容器当中)。这个就是 Kubernetes 通过 Pod 来给容器共享存储的一个做法。

所以在之前的例子中,应用容器 App 写了日志,只要这个日志是写在一个 volume 中,只要声明挂载了同样的 volume,这个 volume 就可以立刻被另外一个 LogCollector 容器给看到。以上就是 Pod 实现存储的方式。

3. 容器设计模式

现在我们知道了为什么需要 Pod,也了解了 Pod 这个东西到底是怎么实现的。最后,以此为基础,详细了解一下 Kubernetes 非常提倡的一个概念,叫做容器设计模式

3.1 InitContainer

只干一件事情:从镜像里拷贝文件到一个 Volume 里面;它做完这个操作就退出了,所以 Init Container 会比用户容器先启动,并且严格按照定义顺序来依次执行。

**一个 Pod 里面的多个容器,它们是可以共享 Volume 的,**在用户容器中声明刚才拷贝文件的目录作为容器的volume,并且挂载至某个目录下面,等到用户容器启动时,就可以直接利用这个文件。

**这样我们就可以说,这个 Pod 就是一个自包含的,可以把这一个 Pod 在全世界任何一个 Kubernetes 上面都顺利启用起来。**不用担心没有分布式存储、Volume 不是持久化的,它一定是可以公布的。

所以这是一个通过组合两个不同角色的容器,并且按照这样一些像 Init Container 这样一种编排方式,统一的去打包这样一个应用,把它用 Pod 来去做的非常典型的一个例子。像这样的一个概念,在 Kubernetes 里面就是一个非常经典的容器设计模式,叫做:“Sidecar”。

3.2 容器设计模式:Sidecar

什么是 Sidecar?就是说其实在 Pod 里面,可以定义一些专门的容器,来执行主业务容器所需要的一些辅助工作 ,比如我们前面举的例子,其实就干了一个事儿,这个 Init Container,它就是一个 Sidecar,它只负责把镜像里文件拷贝至共享目录,以便后续容器利用。

其它有哪些操作呢?比如说:

  • SSH执行脚本: 原本需要在容器里面执行 SSH 需要干的一些事情,可以写脚本、一些前置的条件,其实都可以通过像 Init Container 或者另外像 Sidecar 的方式去解决;

  • 日志收集: 日志收集本身是一个进程,是一个小容器,那么就可以把它打包进 Pod 里面去做这个收集工作;

  • Debug应用: 还有一个非常重要的东西就是 Debug 应用,实际上现在 Debug 整个应用都可以在应用 Pod 里面再次定义一个额外的小的 Container,它可以去 exec 应用 pod 的 namespace;

  • 应用状态: 查看其他容器的工作状态,这也是它可以做的事情。不再需要去 SSH 登陆到容器里去看,只要把监控组件装到额外的小容器里面就可以了,然后把它作为一个 Sidecar 启动起来,跟主业务容器进行协作,所以同样业务监控也都可以通过 Sidecar 方式来去做。

这种做法一个非常明显的优势就是在于将辅助功能从业务容器解耦了,所以就能够独立发布 Sidecar 容器,并且更重要的是这个能力是可以重用的,即同样的一个监控 Sidecar 或者日志 Sidecar,可以被全公司的人共用的。

3.3 sidecar场景

日志收集

前面提到的应用日志收集,业务容器将日志写在一个 Volume 里面,而由于 Volume 在 Pod 里面是被共享的,所以日志容器 —— 即 Sidecar 容器一定可以通过共享该 Volume,直接把日志文件读出来,然后存到远程存储里面,或者转发到另外一个例子。现在业界常用的 Fluentd 日志进程或日志组件,基本上都是这样的工作方式。

代理容器

Sidecar 的第二个用法,可以称作为代理容器 Proxy。

假如现在有个 Pod 需要访问一个外部系统,或者一些外部服务,但是这些外部系统是一个集群,那么这个时候如何通过一个统一的、简单的方式,用一个 IP 地址,就把这些集群都访问到?

  • 改代码: 因为代码里记录了这些集群的地址;
  • 通过 Sidecar 代理容器

image-20210726012707050

单独写一个这么小的 Proxy,用来处理对接外部的服务集群,它对外暴露出来只有一个 IP 地址就可以了,屏蔽被代理的服务集群。所以接下来,业务容器主要访问 Proxy,然后由 Proxy 去连接这些服务集群,这里的关键点在于 Pod 里面多个容器是通过 localhost 直接通信的,因为它们同属于一个 network Namespace,网络视图都一样,所以它们俩通信 localhost,并没有性能损耗。

所以说代理容器除了做了解耦之外,并不会降低性能,更重要的是,像这样一个代理容器的代码就又可以被全公司重用了。

适配器容器

Sidecar 的第三个设计模式 —— 适配器容器 Adapter

image-20210726013112384

现在业务暴露出来的 API,比如说有个 API 的一个格式是 A,但是现在有一个外部系统要去访问我的业务容器,它只知道的一种格式是 API B , 所以要做一个工作,就是把业务容器怎么想办法改掉,要去改业务代码。但实际上,你可以通过一个 Adapter 帮你来做这层转换。

现在有个例子:现在业务容器暴露出来的监控接口是 /metrics,可是现在,这个监控系统升级了,它访问的 URL 是 /healthz, metrics 不认识。那这个怎么办?那就需要改代码了,但可以不去改代码,而是额外写一个 Adapter,用来把所有对 /healthz 的这个请求转发给 /metrics 就可以了,所以这个 Adapter 对外暴露的是 /healthz 这样一个监控的 URL,这就可以了,业务就又可以工作了。

关键还在于 Pod 之中的容器是通过 localhost 直接通信的,所以没有性能损耗,并且这样一个 Adapter 容器可以被全公司重用起来,这些都是设计模式给我们带来的好处。

4. 总结

  • Pod 是 Kubernetes 项目里实现“容器设计模式”的核心机制;
  • “容器设计模式”是 Google Borg 的大规模容器集群管理最佳实践之一,也是 Kubernetes 进行复杂应用编排的基础依赖之一;
  • 所有“设计模式”的本质都是:解耦和重用。
